| Allgemeine |
| SDR-Plattform, Wellenform |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Mobilfunknetz MANET+MIMO |
| MIMO-Technologie |
Raumzeit-Codierung, Empfangsvielfalt, TX/RX-Beamforming, Raumplex |
| Empfinden Sie Sensibilität |
-103 dBm@5MHz BW |
| Kanalbandbreite |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz Dual-Antenne-Frequenzempfänger der Trägeraggregation), konfigurierbar |
| Datenrate |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, Strahlformung durch 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptiv, QoS |
| Modulationsmodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptiv (Feststellung optional) |
HF-Ausgangsleistung
(TPC-Unterstützung, Steuerung der Übertragungsleistung, 1 dBm einstellbar) |
0.25 Watt × 2; 0,5 Watt × 2;
1 Watt × 2; 2 Watt × 2;
4 Watt × 2; 5 Watt × 2;
10 Watt × 2; 20 Watt × 2
|
| Modus |
Verteilte zentrallose Punkt-zu-Punkt-/Punkt-zu-Mehrpunkt-/Mehrpunkt-zu-Mehrpunkt, Schicht 2 oder 3 dynamischer Routing, Multi-Hop-Relee, Star/Line/Netzwerk/Hybrid |
| Einzelsprungverzögerung |
Durchschnittliche 6 ms (einseitig, 20 MHz BW) |
| Verschlüsselung |
DES, AES128/256 (SM4/SNOW3G/ZUC optional, Chip-/TF-Kartenschlüsselung individuell oder externe Verschlüsselungsmaschine) |
| Antisperrmodus |
Manuelle Kanalwahl durch Spektrumscanning/Fullband-verstärkte intelligente Frequenzwahl (Spectrum-Awareness)/Fullband-adaptive Frequenz-Hopping-FHSS/Roaming-Modus, mehrstufige Störungsbekämpfung |
|
Lokal
Fernmanagement
|
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parameter-Einstellungen, Spektrumscanning, Echtzeitanzeige und statistische Aufzeichnungen der Netztopologie,Verbindungsfeldstärke Signal-Rausch-Verhältnis, Upload und Download des Datenverkehrs, Knotenentfernung, BD/GPS (GNSS) Positionierung elektronischer Karte, Temperatur/Spannung/Störungen Überwachung, Software-Upgrade (Fernschall und Weckfunktion optional) |
| Andere |
Die Anlaufzeit beträgt weniger als 28 Sekunden und die Netzwerkzugangs-/Aktualisierungs-/Übergangszeit weniger als 1 Sekunde.
Es gibt keine Begrenzung der Benutzerkapazität eines einzelnen Systems (256 Knoten oder mehr) und der Anzahl der Hopps in Mesh-Netzwerken (Daten-Hops 15+, Sprach-Hops 10+, Video-Hops 8+);
Der Gesamtverlust der Übertragungsrate bei mehr als drei Hopfen beträgt weniger als 70%;
Automatische Trägerverfolgung, angepasst an eine Doppler-Frequenzabweichung von ±6 kHz Frequenzverschiebung, unterstützt die mobile Kommunikation bei Geschwindigkeiten über 7200 Kilometer pro Stunde (6 Mach, 2000 Meter pro Sekunde) |
| Gewebe(70M-6GHz/Upper C-X-Ku anpassbar. Gleiche Frequenz oder unterschiedliche Frequenz von TDD, 2T2R im Einzelband oder 1T2R im Dualband) |
| BAND |
Frequenzbereich |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-Band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S-Band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C-Band (GHz) |
4.4-5.0/5.25-5. Das ist nicht wahr.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Anmerkung: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT (MHz) |
Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok. |
| Umwelt |
| Betriebstemperatur |
-40 °C ~ +80 °C |
| Mechanische |
| Größe/Gewicht |

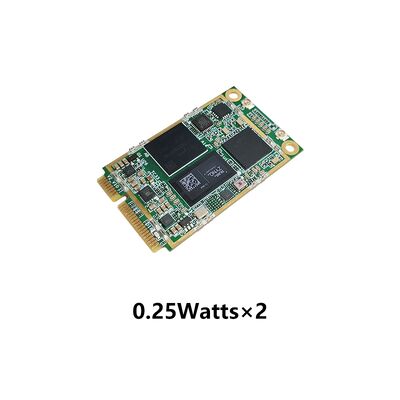

5.1x3.0x0.6cm/11g, 0,25Watt ×2

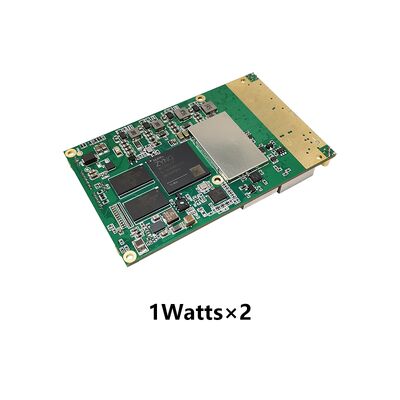

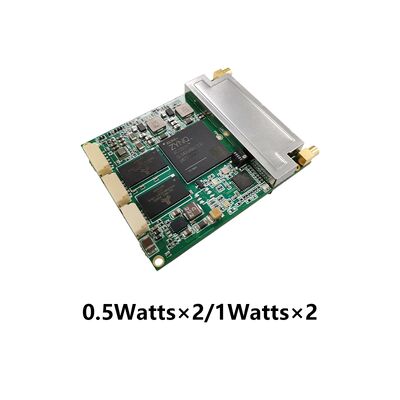

5.8x4.8x1.0cm/27g, 0,5 Watt × 2/1Watt × 2
8.7x5.4x1.0cm/40g, 1Watt × 2

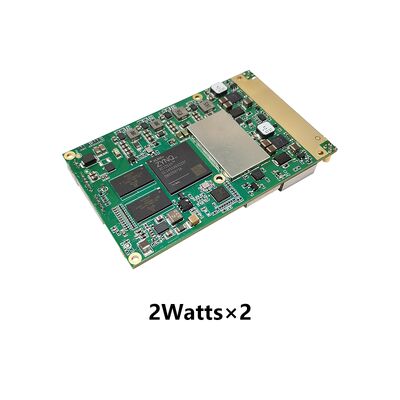

8.7x5.4x1.0cm/43g, 2Watt ×2
11.5x5.4x1.3cm/56g, 4Watt × 2/5Watt × 2

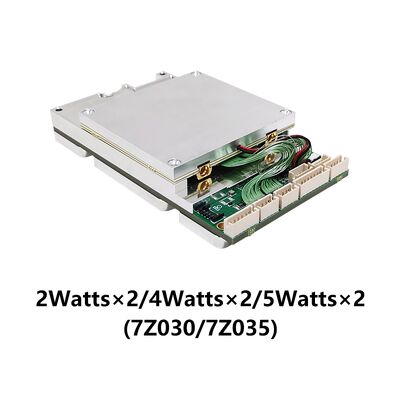

10.1x5.4x1.9cm/124g, 2Watt × 2/4Watt × 2/5Watt × 2

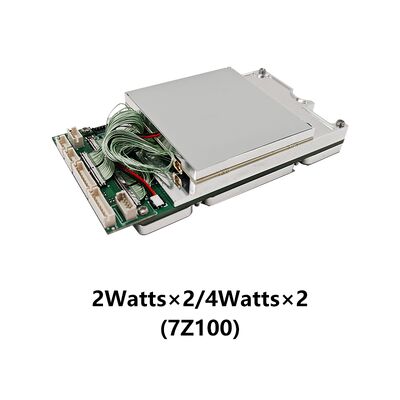

10.1x5.4x1.9cm/127g, 2Watt × 2/4Watt × 2

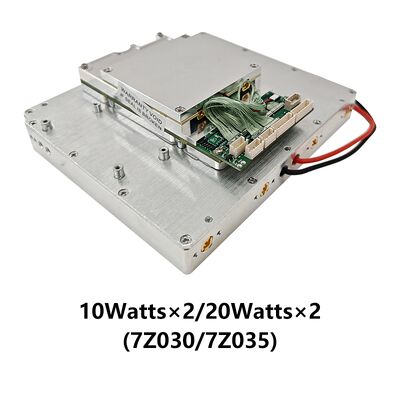

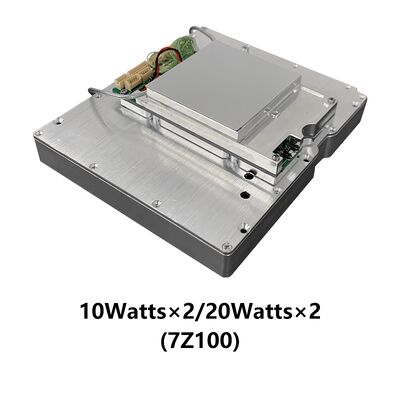

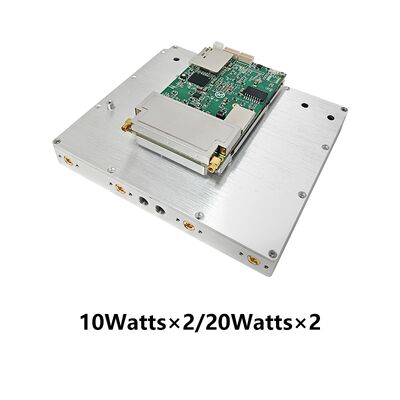

12.7x11.0x3.4cm/524g, 10Watt × 2 / 20Watt × 2
12.7x11.0x3.6cm/575g, 10Watt × 2 / 20Watt × 2
12.7x11.0x3.6cm/600g, 10 Watt × 2 / 20 Watt × 2 |
| Einrichtung |
4 Montageöffnungen |
| Macht |
| Versorgungsspannung |
3.5-5V Gleichstrom, 0,25 Watt × 2
9-39V Gleichstrom, 0,5 Watt × 2/1Watt × 2
12-36 V Gleichstrom, 2 Watt × 2/4 Watt × 2/5 Watt × 2
18-32 V Gleichstrom, 10 Watt × 2 / 20 Watt × 2 |
| Stromverbrauch |
Betrieb 1-2A/Standby 0,5-1A@3,5-5V, 0,25 Watt × 2
Betrieb 0.3-0.5A/Standby 0.2-0.3A@12V, 0,5 Watt × 2
Betrieb 1-2A/Standby 0,5-0,7A@12V, 1 Watt × 2 Watt × 2
Betrieb 2-4A/Standby 0,5-0,7A@12V, 4Watt × 2/5Watt × 2
Betrieb 3-6A/Standby 0,7-0,9A@18V, 10 Watt × 2
Betrieb 6-10A/Standby 0,7-0,9A@20V, 20 Watt × 2 |
| Leistungsauswahl |
Stromversorgung über Hauptkabel |
| Schnittstelle |
| Grundlegende Schnittstelle |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-Eingang. TTL (UART) /SBUS/Bluetooth 1,2-230,4 Kbps, WIFI AP, BD/GPS (GNSS) optional.Unterstützt eine transparente Übertragung über Ethernet und serielle Ports, und unterstützt alle Kommunikationsprotokolle, einschließlich MAVLink. |
| Netzwerkerweiterung optional |
Öffentliche Netzwerkverbindungen/4G LTE, WB-NB-Integration, Glasfaser, Satelliten |
| Videoerweiterung optional |
HDMI/SDI/CVBS mit geringer Verzögerung, 4K/2K/1080P/720P/D1 |
| Leistungsindikator |
Dauergrün - eingeschaltet |
| Verknüpfungsstatusindikator |
Stetiges Rot - Netzwerk nicht angeschlossen
Rot blinkt - Start/nicht mit dem Netzwerk verbunden
Stetig grün - Das Netz ist angeschlossen |
| RSSI-Verknüpfungsindikator |
Steady Green - Die Qualität der Links ist hervorragend
Gleichbleibendes Blau - Die Qualität des Links ist gut
Stetig gelb - die Qualität der Links ist mittel
Steady Purple - Die Linkqualität ist etwas schlechter
Stetiges Rot - Schlechte Qualität des Links
- Die Verbindung ist unterbrochen. |
Verwaltungsschnittstelle
Steuerungsschnittstelle |
Webbasierte Netzwerkverwaltung/GUI, API für Sekundärentwicklungsschnittstelle/SNMP |
